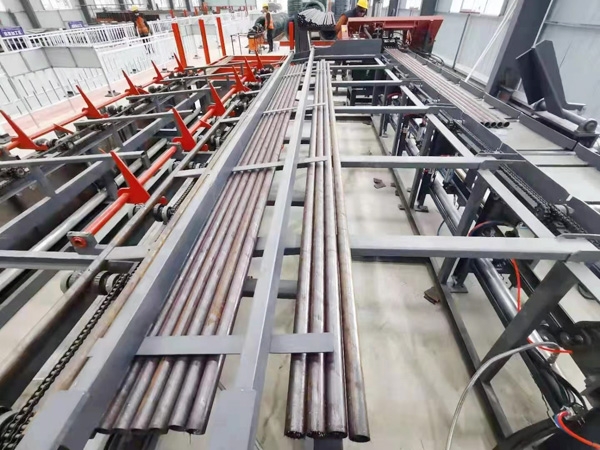

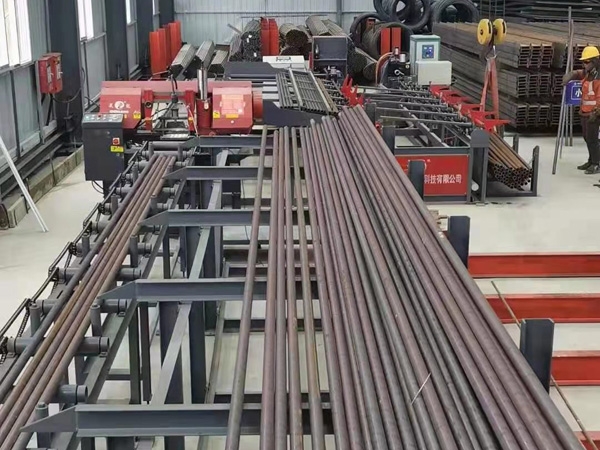

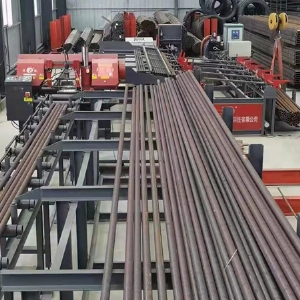

一、產品介紹

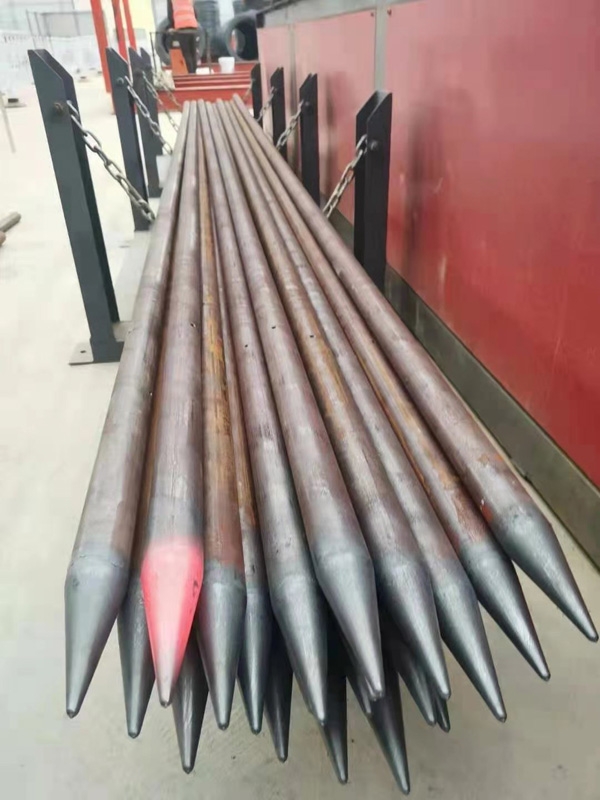

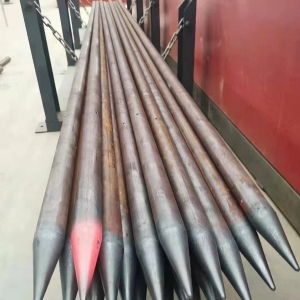

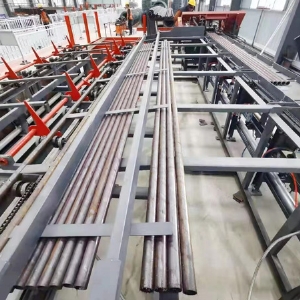

設備集中鋼管打孔和縮尖工序在一體的生產線，操控臺控制整個加工流程，從鋼管原料到后面鋼管表面打孔和前端縮尖加工完成的成品，生產線可以加工多種長度規格、注漿孔布局規格的鋼管，具有生產效率高、操控自動化程度高的優點。
二、產品優勢
1、整機采用自動化流水線設計理念，過程把控，傳感器檢測定位。
2、送料機構采用可實現管件鎖緊、同時具備旋轉功能的機構。送料和旋轉均采用伺服PLC控制系統。
3、設備送料機構可實現360°旋轉，實現一次送料多位置割孔的功能！
4、鋼管輸送到位由傳感器檢測，無需人為操作。
5、智能化裝備工作效率是人工10倍以上，準確尺寸定位，誤差小，忽略勞動強度帶來的人工滯后。
三、技術參數
| 鋼管規格（mm） | ?42、?50 |
| 鋼管長度（m） | ≤6 |
| 孔直徑（mm） | 8φ4～φ30 |
| 等離子電源（A） | 120 |
| 加熱方式 | 高頻感應加熱爐 |
| 送料方式 | 氣缸夾持送料 |
| 額定功率（KW） | 105 |
| 控制方式 | PLC |
| 設備總重（KG） | 25 |
| 設備外形尺寸（m） | 38x20x2.1 |

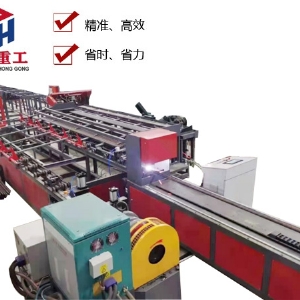

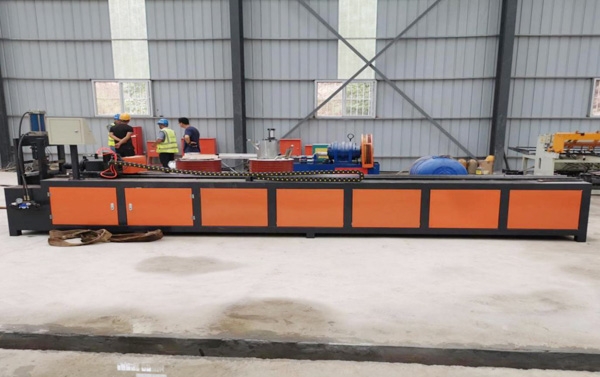

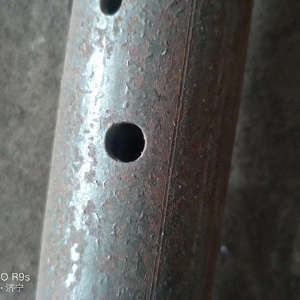

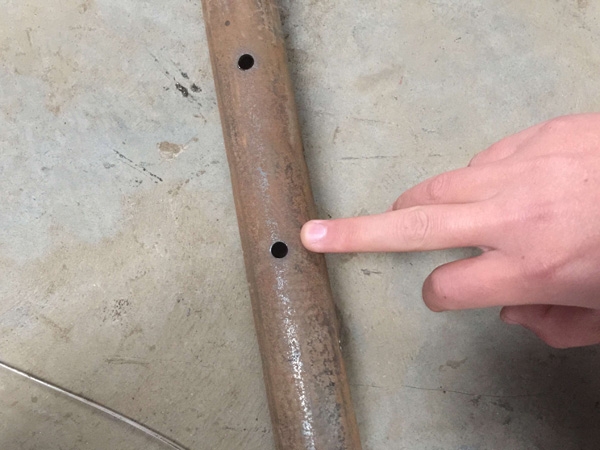

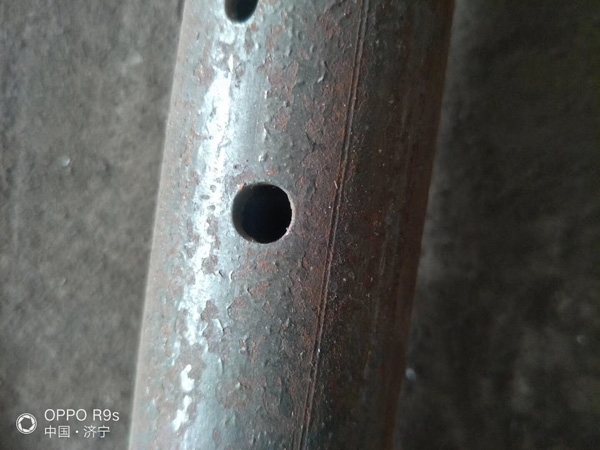

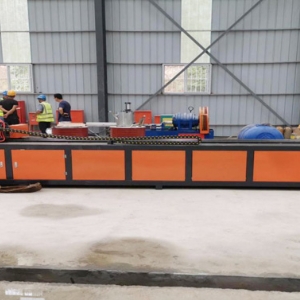

設備細節（智能小導管割孔機）
一、設備構造
二、機械性能及主要適用范圍

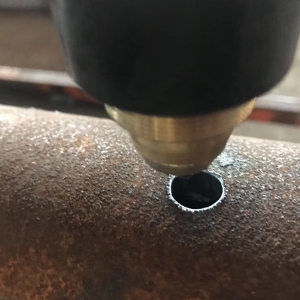

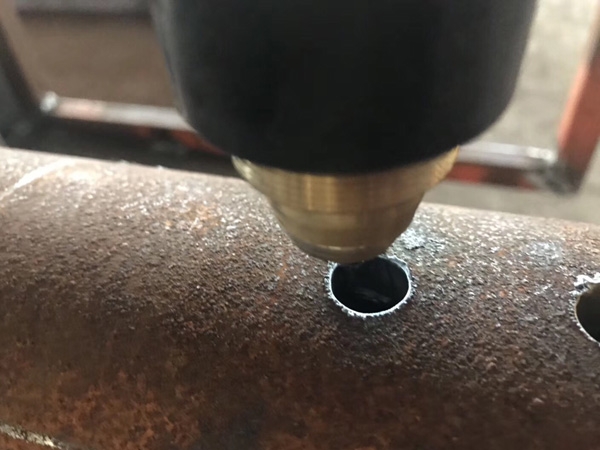

數控激光割孔機屬于一種全新設計的金屬加工設備，采用了二十世紀末先進的絕緣柵大功率晶體管IGBT及脈沖寬度調制（PWM）軟開關技術設計制造。該系列切割機可以切割所有金屬材料，特別適合于切割火焰切割法不能切割的高合金鋼和有色金屬。該系列切割機具有理想的靜外特征及良好的動態特性，具備高頻引弧功能，特點如下：
1、 電弧能量高度集中，穩定性好，切割能力強
2、 切割速度快（是氣割的3-5倍）
3、 切害成本低。
4、 切口狹窄，光潔。整齊，接近于垂直，
5、 工件變形小。
6、 切割電流連續可調。
7、 引弧容易。
8、 操作非常方便。
9、高 效率，高功率因數，是一種高 效節能設備。
10、噪音低，適應性強。
三、主要技術參數 ：
| 主要技術參數項目 | 單位 | 數值范圍 |
| 割 孔 能 力 | mm | φ42*3.5～φ108*7.5mm |
| 割 孔 尺 寸 | mm | φ4～φ30 |
| 加工有效長度 | mm | 500～6000 |
| 割 孔 速 度 | sec | 1.8 |
| 送 料 速 度 | mm/sec | 200-800 |
| 送 料 精 度 | mm | ±0.30A |
| 電機總功率 | KW | 32kw |
| 項目型號 | HCGK-120 |
| 電源電壓（V） | 三相380±10%50Hz |
| 額定輸入容量（KVA） | 15 |
| 額定輸入電流（A） | 23 |
| 輸出電流調節范圍（A） | 30-100 |
| 空載電壓(V) | 360 |
| 額定負載電壓（V） | 120 |
| 額定負載維持率 | 60% |
| 割炬使用氣壓（Mpa） | 0.4-0.6 |
| zui大切割碳鋼厚度（mm） | 30 |
| zui佳切割碳鋼厚度（mm） | 1-20 |
智能超前小導管生產線 HCZG-50A 2019-12-20 本文被閱讀 1725次
